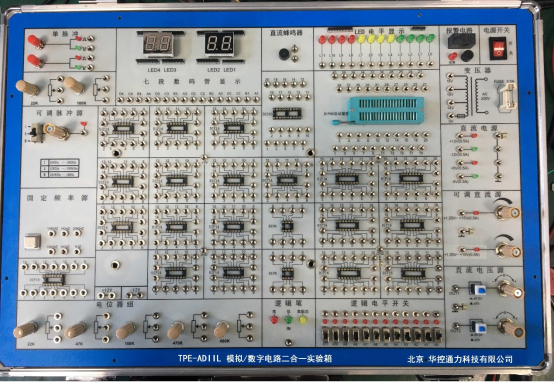

TPE-ADIIL模拟、数字电路二合一实验箱

1、电源：输入AC 220V/50Hz±10％；

2、直流电源：输出DC +5V；DC -5V；DC +12V；DC -12V（共四路），±5V有过流保护，自动恢复功能，±12V有短路报警功能，断电重启可自动恢复。3、交流电压源：输出交流电源：0V、14V、16V、18V各一路，带一个0.2A保险。

4、可调电压源：输出DC +1.25～+15V（0.5A）两组两路连续可调电压源。

5、直流电压源：输出两组两路DC ±0.5V ～ ±5V 两档连续可调电压源。

6、数码管显示：4位带译码7段数码管显示。

7、单脉冲：输出两组四路无抖动正负脉冲，TTL电平，带指示灯。

8、固定频率源：同步输出六路10KHz、1KHz、20KHz、10KHz、1KHz、1Hz，TTL电平。

9、可调脉冲源：输出三档一路连续可调方波脉冲100KHz～10KHz；10KHz～100KHz；100KHz～1MHz，TTL电平。

10、电位器组：电位器组：碳膜电位器7个，22KΩ两个、1KΩ一个、100KΩ两个、1KΩ一个、680KΩ一个。

11、逻辑电平开关：包括12位带显示灯逻辑电平开关。

12、LED电平显示：12位LED灯由红色4个、绿色4个、黄色4个三种灯组成。

13、主板尺寸：480mm*320mm 板厚2.0mm。

14、实验模块：五块(A1、A2、A3、A7、A8)可完成数字、模拟、电路分析实验。

15、通用插座区：DIP40活动芯活动插座1组、DIP20圆孔插座1组、DIP16圆孔插座6组、DIP14圆孔插座12组、DIP8圆孔插座2组。高可靠、锁紧式、防转叠。

16、实验插孔：整个平台所有插孔均有镀金Ф2插孔组成，接地线路配有接地环方便测试使用，其他测试线路配有测试针方便与地区分。

17、元件库：直流蜂鸣器（5V）、逻辑笔（高低阻三态）。

18、扩展模块区：在实验大板上四个固定插孔，可插扩展板。

19、实验连线：标配Φ2导线，接触可靠，使用方便。

20、箱体尺寸：长：49CM，宽：33CM，高：15CM。

21、配套附件：1.实验指导书2.使用说明书3.导线4电源线等等。

22、实验内容：模拟电路实验不低于16个、数字电路实验不低于30个、电路分析实验不低于15个。
