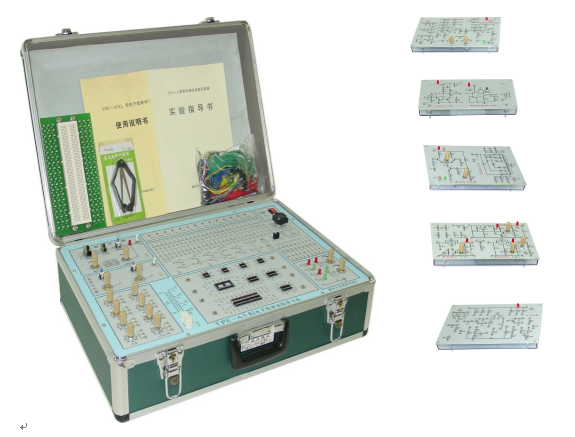

TPE-A5ⅡL 模拟电路实验箱
本机突出特点是使用灵活,便于管理与维修,并可随意扩充实验内容,针对不同需要我们编写了实验指导书供使用者参考。
1、电源 输入:AC220V±10%
输出:DC ① ±1.3V~±15V/0.5A(两路),连续可调
② ±12V/0.5A(两路)
以上各路均有过流保护,自动恢复功能。
交流低压输出: ACV 0V、14V、16V、18V和带中心抽头双路7V/0.2A,用于整流滤波实验,配置保险丝保座,具有输出开路、短路保护功能。
2、信号源:①函数发生器
输出波形:方波、三角波、正弦波
幅值:方 波Vp-p:0~20V;三角波Vp-p:0~20V;正弦波Vp-p:0~20V
频率范围:2Hz~100Hz、100Hz~1KHz、1KHz~10KHz、10KHz~100KHz
②直流信号源 双路 -0.5V~+0.5V,-5V~+5V两档连续可调
3、电位器组:电位器100欧、510欧、1K、51K、100K、680K各1个,10K 2个,共8个精密高可靠电位器。
4、元件库:电阻38个、电容16个、电感2个、二极管1N4007 4个/IN4148 4个、可控硅2P4M/BCR各1个、单结晶体管BT33 1个、场效应管BS107 1个、三极管33DG6B/3DG12/3CG12/2SJ11/3DJ6F/9014/9012各1个、稳压管3V 2个/5V 2个、双向稳压管2DW7 2个、喇叭2个、电平显示14个、光耦1个、风扇(模拟电机)1个、集成稳压器件7805/317各1个、集成电路插座:8脚4个、14脚3个、24脚1个(具备宽体和窄体两用功能)、40脚1个(具备宽体和窄体两用功能),另设计有阻容件自由接插区。
5、实验电路的连接,全部信号引出采用自锁紧式涂金插孔,两种分别为Φ1自锁紧可叠插式插座和Φ0.5的弹性插孔(与面包板兼容)实验导线连接稳定可靠。
6、实验箱箱体:铝合金框架式结构,外形尺寸500mm×340mm×160mm。
7、电路板独立模块,可完成低频模拟电子线路实验内容:
(1)两级交流放大电路 |
(12)整流滤波与并联稳压电路 |
(2)负反馈放大电路 |
(13)串联稳压电路 |
(3)射级跟随电路 |
(14)集成稳压电路 |
(4)直流差动放大电路 |
(15)RC正弦波振荡电路 |
(5)比例求和运算电路 |
(16)LC振荡器及选频放大电路 |
(6)积分与微分电路 |
(17)互补对称功率放大电路 |
(7)波形发生电路 |
(18)单管交流放大电路 |
(8)有源滤波器 |
(19)电流/电压转换电路 |
(9)电压比较器 |
(20)电压/频率转换电路 |
(10)集成电路RC正弦波振荡电路 |
(21)波形变换电路等二十余种实验 |
(11)集成功率放大电路 |
|
8、扩展模块,固定线路实验模块5块(A1-A5),可以提供给学生开展创新实验学习
A1模块:单管放大、双管放大电路、射极跟随器、差动放大电路、负反馈放大电路实验板,
A2模块:运放电路实验板
A3模块:功率放大集成电路和互补对称功率放大电路,内有喇叭
A4模块:差动放大器、波形变换器实验板
A5模块:半波、全波、桥式整流和滤波电路以及集成三端稳压电路
9、实验箱配套专用连接导线50条,集成电路芯片专用起拔器1个。
10、实验箱配套教材:模拟电路实验指导书2本(含教师使用说明书1本,学生实验指导书1本)。
